Гидролокатор для периодического контроля

Краткая характеристика аппаратуры для акустического обследования камер подземного растворения

С целью получения данных о форме и пространственном ориентировании подземных камер, образованных путем растворения залежей минеральных солей через буровые скважины с поверхности, в настоящее время в отечественной и зарубежной практике широко используются гидролокаторы. Надежность и достоверность получаемых с помощью гидролокаторов сведений о форме подземных камер обеспечили гидролокатору маркшейдерский статус.

Наша организация в течение 15 лет конструирует, изготавливает и эксплуатирует аппаратуру акустического каротажа для съемки подземных полостей и камер, образованных подземным растворением минеральных солей через буровые скважины с поверхности. Аппаратура предназначена для выполнения работ по пространственно-геометрическому измерению горных выработок (камер растворения) и их параметров и может эксплуатироваться в различных горно-геологических условиях соляных месторождений.

МЫ НЕ ПРОСТО ВЫПОЛНЯЕМ ЛОКАЦИОННУЮ СЪЕМКУ КАМЕР, НО И ДАЕМ РЕКОМЕНДАЦИЮ ПО ДАЛЬНЕЙШЕМУ РАЗМЫВУ, ОБЕСПЕЧИВАЮЩЕМУ МАКСИМАЛЬНОЕ ИЗВЛЕЧЕНИЕ ЗАПАСОВ ИЗ ПРОЕКТНОГО КОНТУРА КАМЕРЫ.

Аппаратура состоитиз:

• скважинного погружного блока;
• наземного блока;
• лебедки с несущим геофизическим одножильным тросом Ø 6,3 мм;
• контроллера с компьютером;
• блок-баланса со счетчиком опускаемого троса.
• датчик магнитометра для определения точного выхода из трубы.
• Программного обеспечения съемки и обработки результатов в режиме реального времени и режиме накопления информации.

Вес аппаратуры (без блока лебедки) – 40 кг.

Аппаратура позволяет осуществить съемку через одну колонну, а также определить форму потолочины камеры.

Технические характеристики погружного блока “ЛУЧ-5 ЗИС”:

• Ø погружного блока – 80 мм;
• длина блока – 1200 мм;
• Ø троса – 4,5-6,3 мм;
• длина троса – до 2000 м;
• дальность локации – до 150 м (радиус);
• аппаратурная погрешность определения дальности – 5%;
• рабочие частоты локации – 300 кГц / 500 кГц/ 750 кГц;
• частота измерения скорости – 1 МГц;
• направление съемки:
  • горизонтальная (0⁰) – круговая;
  • горизонтальная (60⁰) – круговая;
  • вертикальная – вниз;
• погрешность измерения азимута ферромагнитным датчиком – ± 3⁰;
• погрешность датчика прохождения рабочих колонн – ± 100 мм;
• диапазон измерения скорости – 1500-2000 м/сек;
• погрешность измерения скорости – ±5%;
• съемка через трубу (без магнитной привязки) – Ø трубы не более 150 мм;
• вес погружного блока – 20 кг;
• вес аппаратуры – 40 кг;
• вес всего комплекта (с лебедкой и тросом) – не более 500 кг;
• питание аппаратуры и лебедки – 220В 50Гц.

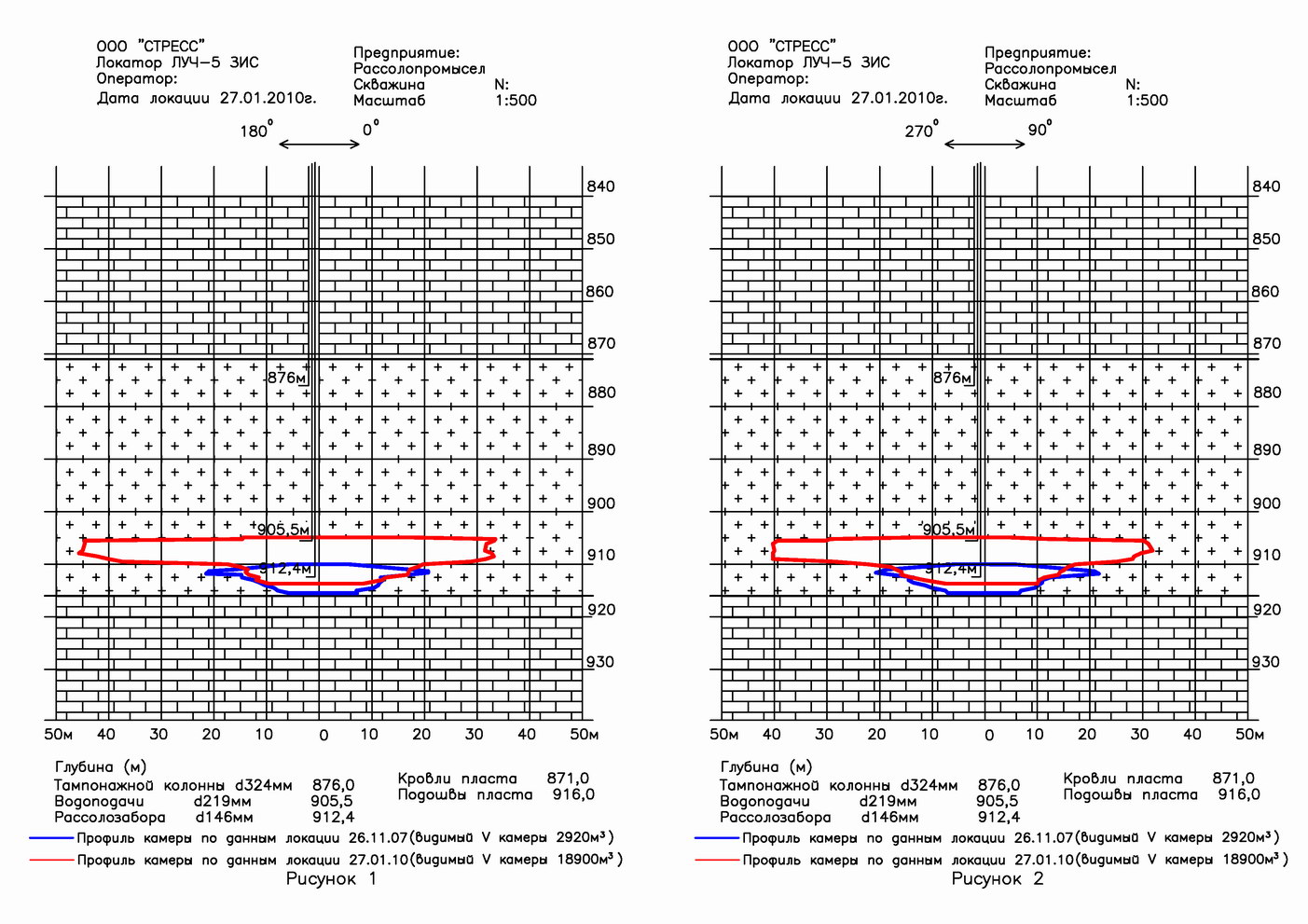

Спуск погружного устройства локатора осуществляется через блок-баланс, устанавливаемый на устье скважины, там же установлены счетчики вытравленного троса.

Сигнал с погружного блока локатора, включающий в себя сигнал дальности, сигнал азимута, в горизонтальной плоскости или вертикальной, сигналы синхронизации и управления передается через кабель на наземный блок, где осуществляется прием, селекция и согласование по программе съемки с компьютером.

После съемки осуществляется обработка сигналов с помощью специализированного пакета программного обеспечения.

Указанный скважинный прибор «Луч-5 ЗИС» сертифицирован Госстандартом РФ и прошел метрологическую поверку в органах Государственной метрологической службы.
